LTD30E盘式砂磨机 卧式砂磨机

东莞市利腾达智能装备有限公司,成立于1998年,公司一直致力于化工领域分散与湿法研磨设备的研发与制造,技术已达到国内同行先进水平。我们研发生产的砂磨机系列产品已在油漆、油墨、电池材料、农药悬浮液、喷墨墨水、印花色浆、新型纳米材料、石墨烯等行业广泛使用。产品出口至美国、巴西、韩国、南非、越南、马来西亚、印度、埃及、斯里兰卡、伊朗、俄罗斯、尼泊尔等国家和地区。
咨询热线:0769-82566808

产品介绍



产品介绍

LTD30E盘式砂磨机是研磨大量微米材料的理想选择,设计全新的分散片式结构研磨体系,产生高强度的剪切力,破碎力,能更短时间内达到粒径要求,是优于其他研磨设备有效的经济效益方法,出料方式,采用传统的动静分离,在不堵塞的基础上过滤面积更大更顺畅。


通用盘式研磨盘,动静括刀分离出料,适合中高粘度,各种粒径物料初始研磨和精细研磨,研磨细度5~20μm。

主要特点:LTD卧式密闭砂磨机系列是用于湿法研磨分散生产超细微粒悬浮液的主要设备,广泛应用于需要连续研磨分散固-液混合相悬浮液的油漆、油墨、染料、电子、农药等行业。

卧式盘式砂磨机原理:经过预分散的物料由砂磨机物料输送泵送入砂磨机筒体内,砂磨机电动机通过三角带带动砂磨机分散轴及分散轴上的分散盘做高速旋转,分散盘将其高速旋转动能传递给泵入的物料和预先填充筒体内的研磨介质,使它们相互冲击碰撞碾压、摩擦剪切,使物料得以研磨和分散。

产品改进型特点


  ⊙ 本机共装串联多个耐磨抗腐蚀三角偏心分散盘(分散盘材质可选金属及非金属),研磨细度15μm ~500nm

  ⊙ 管式缝隙分离器,出料面积大,出料畅通,便于清洗、更换;

  ⊙ 集装式进口双端面机械密封,运行可靠,容易装拆,便于维修;

  ⊙ 研磨筒体及筒体端盖均有冷却,冷却效果明显,保证物料有效研磨;

  ⊙ 在多个分散盘的强力作用下研磨效率非常高,效率是传统机器2倍以上;

  ⊙ 可以根据不同大小研磨珠,选择不同的出料筛网间隙,可以用于亚微米级研磨;

  ⊙ 研磨腔体材质可以选择碳化钨、聚氨脂、氧化锆、碳化硅等等,适合不同客户需求。


产品特点


   1.高硬度耐磨锻造内筒;

   2.高耐磨不同材质(金属,非金属)分散盘;

   3.进口双端面机械密封,使用可靠;

   4.通用盘式研磨盘,动静括刀分离出料;

   5.滑轮式结构,装拆方便;

   6.适合中低粘度大众化物料研磨;

   7.研磨细度5~20μm;

   8.双冷却水循环水装置。

使用行业

使用行业:涂料、油墨、皮革色浆、非金属矿、农药悬浮剂等……

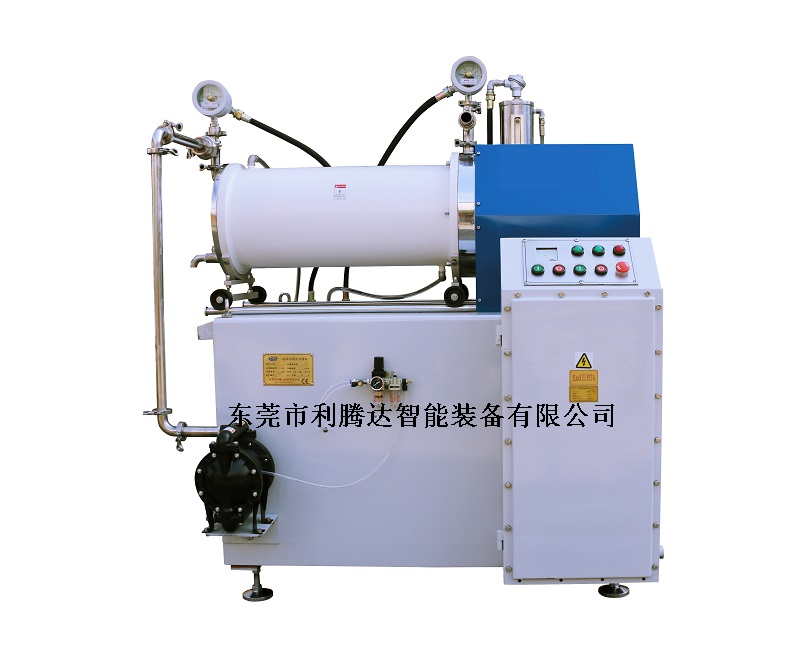

LTD3022E盘式砂磨机

技术参数

TECHNICAL PARAMETER


1.设备基础配置


   净容量

30L

   分离器形式

动态

   分离器间隙

0.5mm

   冷却水流量

约960L/H

   冷却水温度

8-25℃

   冷却水压力

0.4mpa

   冷却水进出水口

¾

   进料口压力表

0-0.6mpa(可调节)

   出料口温度表

0-100℃(可调节)

   研磨介质大小

1.0-2.0mm(可选)

   研磨介质重量

75kg

   重量

1100kg

   外形尺寸

1450*1050*1700

   颜色

颜色以实际生产为准

2.进料形式


   物料泵浦型号

英格索兰1吋气动隔膜泵浦

3.电器驱动部分


   电压

380V-50Hz

   主电机

22KW 4极防爆电机.

   主轴转速、线速度

780rpm 8.57m/s

   驱动

皮带轮,传送线速度

   轴承

日本进口SKF

   防爆等级

IP55级

   控制系统

按键(防爆)

   保护装置

接点式压力感应保护装置,桶内因阻塞等异常接点式压力感应保护装置,桶内因阻塞等异常状况下发生压力过高的情时,主机停机;如机械轴封或轴封片泄露,造成却吊桶内无冷却液,主机自动关机;循环压力感应保护,如机械轴封或冷却循环管阻塞,主机自动关机;温度感应保护,桶内温度过高,主机自动关机。


4.机械密封部分

   机械形式

德国(博格曼)双端面机械密封

   机密压力

0.4mpa

   机封密封圈

防腐蚀(杜邦)全氟密封圈

   机械密封圈材质

氟胶加特氟龙(耐溶剂、耐腐蚀)

   密封液

添加与物料相溶密封冷却液



5.耐磨件配置


   内筒体材质

高硬度耐磨合金钢

   研磨盘材质

高硬度耐磨合金钢

   分离器材质

钨钢合金

   外筒体与筒体端盖

碳钢喷涂


技术参数

TECHNICAL PARAMETER

型号

净容积(L)

马达(KW)

磨介(mm)

外形尺寸(mm)

重量(KG)

LTD30E

30

22

0.8~3.0

1450*1050*1700

1100

LTD05E

5

5

0.8~3.0

1200*800*1300

500

LTD10E

10

11

0.8~3.0

1300*850*1350

600

LTD15E

15

15

0.8~3.0

1400*850*1450

700

LTD20E

20

15

0.8~3.0

1450*1050*1700

900

LTD50E

50

30

0.8~3.0

1600*1100*1750

1400

LTD60E

60

30

0.8~3.0

1800*1200*1850

1500

LTD100E

100

45

0.8~3.0

1950*1300*1950

4500
